在工业过程控制与能源计量领域，流量计是实现精确测量、优化管理和成本控制的关键仪表。其中，气体插入式靶式流量计以其独特的结构设计和可靠的性能，在特定应用场景中展现出显著优势。本文将深入解析气体插入式靶式流量计的工作原理、核心特点及其典型应用场景。

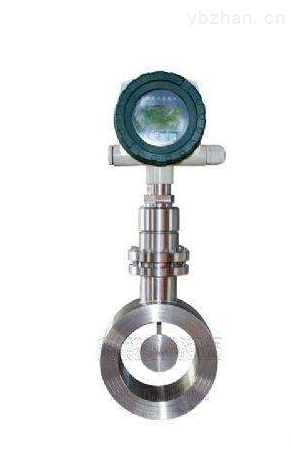

一、工作原理与结构

气体插入式靶式流量计属于一种力学原理的流量仪表。其核心测量元件是一个被称为“靶”的圆盘形或特殊形状的阻流体，它通过一根细杆垂直安装在管道中心或特定位置。当气体流经管道时，会冲击这个靶片，对其产生一个作用力。该作用力的大小与气体流速的平方、气体密度以及靶的受力面积成正比。通过精密传感器（如应变片或电容式传感器）检测这个力，并将其转换为电信号，再结合流体的温度、压力等参数进行补偿计算，即可推导出气体的瞬时体积流量或质量流量。

“插入式”设计意味着其传感器部分（靶组件）可以通过一个安装底座插入到正在运行的大型管道中，无需截断管道或进行大规模安装，特别适用于大口径管道的流量测量，具有安装维护简便、成本相对较低的优点。

二、核心特点与优势

1. 适用性广：对气体介质的洁净度要求相对宽松，能够测量含有少量颗粒或液滴的脏污气体，适应性较强。
2. 量程比宽：通常具有较宽的量程范围（如10:1或更高），能在较大的流量变化范围内保持较好的测量精度。
3. 结构坚固，无活动部件：靶杆结构简单牢固，内部无可动部件（与涡轮、涡街等相比），因此可靠性高，耐磨损，使用寿命长，维护量小。
4. 低压损：相比于孔板等节流式流量计，其造成的永久压力损失较小，有助于降低系统运行能耗。
5. 安装灵活：插入式结构使其特别适合大口径（DN200以上）管道、已有管道的改造或临时性测量，安装成本和时间大大节省。
6. 输出信号稳定：直接测量力信号，抗振动干扰能力相对较好，输出信号平稳。

三、主要应用场景

气体插入式靶式流量计并非万能，但在其优势领域表现突出：

• 工业燃气计量：如工厂内天然气、煤气、焦炉煤气、液化气等的分配与消耗计量。
• 能源管理与环保监测：锅炉、窑炉的送风、烟气排放（需考虑介质温度与腐蚀性）的流量监控。
• 化工与冶金过程：各种工艺气体，如氢气、氧气、氮气、二氧化碳等，特别是在介质成分可能变化或略带杂质的场合。
• 压缩空气计量：工厂压缩空气系统的总管、支管流量测量与能耗管理。
• 大口径管道气体贸易结算的辅助计量或核查：由于其插入式特点，常作为对现有超声波、涡轮等主要计量仪表进行比对和验证的便携或固定式设备。

四、选型与使用注意事项

尽管优点众多，在实际选型和应用中仍需注意以下几点：

• 精度考量：其整体精度通常处于中等水平（如±1.0% ~ ±2.5% FS），在需要极高精度的贸易结算场合可能不是首选。
• 介质状态：测量结果受气体密度影响大，因此必须配备温度和压力传感器进行实时补偿，才能获得准确的质量流量。
• 安装要求：为保证测量准确，需要足够长的前后直管段（通常前10D后5D，D为管道直径）以形成稳定流场。插入深度必须准确，以确保靶位于管道流速的代表性位置。
• 振动影响：虽然抗振较好，但过强的管道机械振动仍需避免，必要时需采取加固措施。

###

气体插入式靶式流量计是一种原理直观、结构可靠、安装便捷的流量测量仪表。它在大口径、脏污介质、宽量程及对可靠性要求高的工业气体测量场景中，提供了一个极具性价比的解决方案。用户在选型时，应结合具体的介质特性、工况条件、精度要求和管道情况，与专业仪表供应商充分沟通，以确保其发挥最佳性能，为生产过程控制、能源管理和成本核算提供可靠的数据支持。
